Videoispezione e videoendoscopio per tubazioni e vani tecnici
Come vedere all'interno di scarichi, condotte e cavità senza demolizioni, con vantaggi e limiti
Come lo usiamo noi
La videoispezione serve quando le altre prove hanno già ristretto il campo: si guarda dentro un punto preciso, non si perlustra a caso.
Il videoendoscopio entra dove non entra la telecamera: intercapedini, controsoffitti, cavità di piccolo diametro. Spesso è quello che evita di aprire una parete per capire cosa c'è dietro.
Cosa sono
La videoispezione è un'indagine visiva eseguita inserendo una telecamera in una tubazione, in una condotta o in un vano non accessibile. Il videoendoscopio segue lo stesso principio, ma è spesso più compatto e flessibile: una piccola telecamera, montata all'estremità di una sonda, trasmette le immagini a un display. Entrambi gli strumenti permettono di osservare zone che sarebbero altrimenti raggiungibili solo con aperture o demolizioni.
Nelle tubazioni di scarico si impiegano normalmente telecamere impermeabili con illuminazione integrata, cavo di spinta e, nei sistemi professionali, testa orientabile o autolivellante. Nei vani tecnici, nei controsoffitti e nelle cavità della muratura può essere più adatto un videoendoscopio di piccolo diametro.
Come si svolge l'ispezione

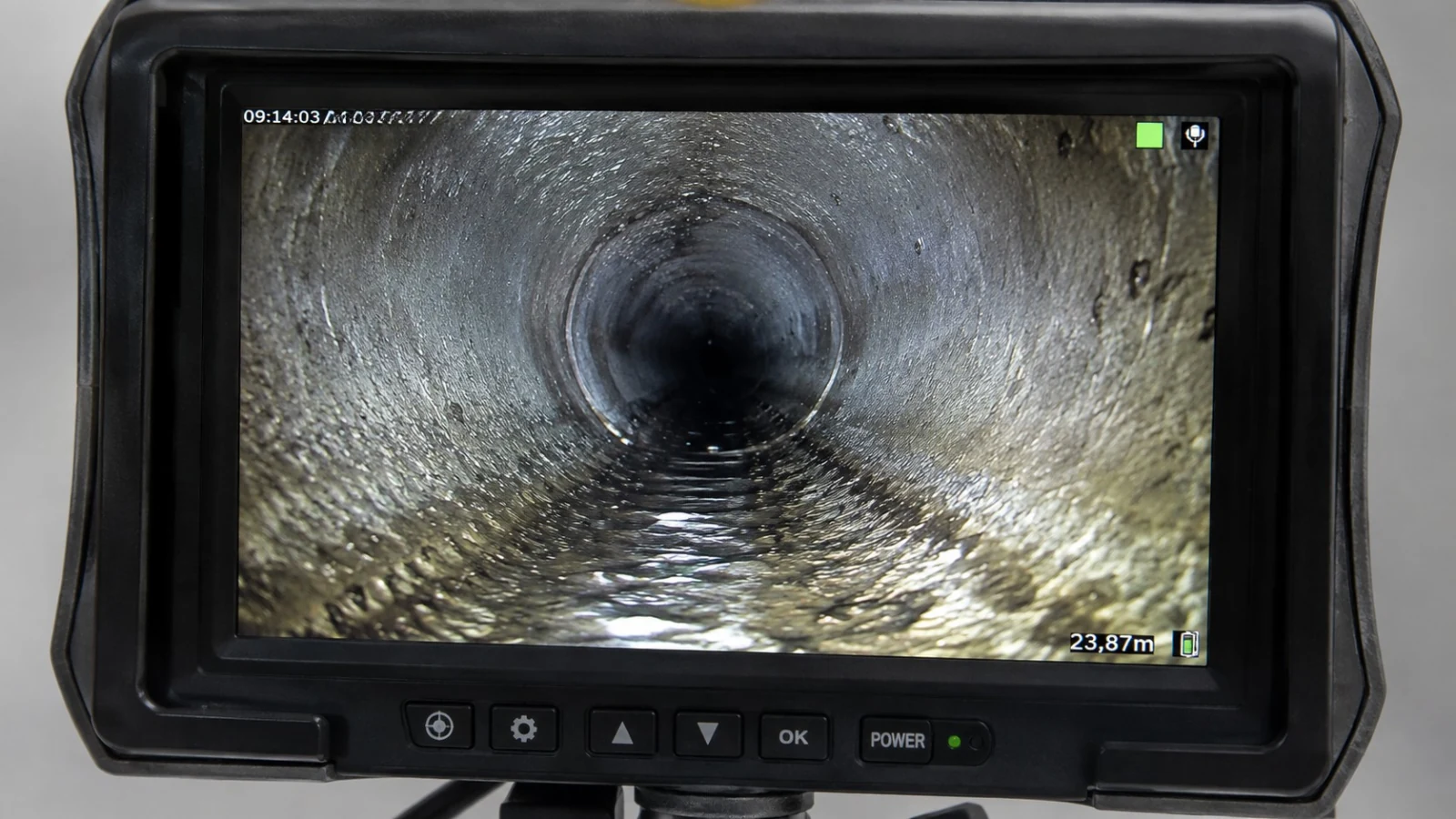

Il tecnico sceglie il punto di accesso, verifica il diametro e il percorso previsto della condotta e introduce la sonda con attenzione. La telecamera illumina l'interno e invia immagini in tempo reale; il video può essere registrato, accompagnato da fotografie e, in alcuni strumenti, da indicazioni di distanza o localizzazione della testa della camera.
Durante l'avanzamento si osservano depositi, occlusioni, ristagni, deformazioni, disconnessioni tra giunti, fessure, radici, corpi estranei e possibili punti di infiltrazione. La lettura delle immagini richiede prudenza: una superficie sporca o l'acqua presente nel tubo può nascondere un difetto, mentre un segno visivo non sempre consente di stabilire la gravità strutturale del problema.
Applicazioni principali
La videoispezione viene usata soprattutto per scarichi civili, colonne, pluviali, reti fognarie interne e tratti di tubazione difficili da raggiungere. È utile quando si verificano riflussi, intasamenti ricorrenti, cattivi odori, infiltrazioni o sospette rotture. Può inoltre documentare lo stato di una linea prima e dopo un intervento di pulizia o riparazione.
Il videoendoscopio è indicato per controllare vani tecnici, cavità, intercapedini, controsoffitti, bocchette e punti accessibili da un foro di piccole dimensioni. In un'indagine per perdite può aiutare a limitare l'apertura della parete dopo che altre prove hanno individuato una zona sospetta.
Vantaggi e limiti
Il vantaggio più evidente è la possibilità di vedere direttamente l'interno di una tubazione o di un vano, ottenendo immagini da allegare a una relazione tecnica. Rispetto a un intervento alla cieca, la videoispezione aiuta a scegliere con maggiore precisione se e dove intervenire.
I limiti dipendono dall'accessibilità e dalla qualità del percorso. Curve strette, diametri ridotti, acqua torbida, incrostazioni, detriti, condotte collassate o assenza di un punto di ingresso possono impedire o limitare l'ispezione. La telecamera mostra solo ciò che si trova davanti all'obiettivo e non sostituisce una prova di tenuta o una ricerca perdite. Per una diagnosi completa, immagini, rilievi dimensionali e altri controlli devono essere interpretati insieme: il video è una prova visiva molto utile, ma va inserita in una sequenza tecnica coerente.
La possibilità di superare curve e cambi di direzione dipende dal diametro, dalla rigidità del cavo, dalla geometria della testa della telecamera e dallo stato della condotta. Curve secche, restringimenti, raccordi deformati e materiali di deposito possono fermare la sonda prima della zona da controllare. Anche questa informazione è utile: indica un ostacolo o un limite di accesso che può richiedere un punto di ingresso alternativo oppure un'altra tecnica di indagine.
Per ottenere immagini utilizzabili, è importante pulire la condotta quando necessario, regolare illuminazione e avanzamento della sonda e registrare i punti significativi. Una registrazione ordinata, con indicazione del tratto osservato, permette di confrontare controlli successivi e di comunicare con chiarezza il problema a chi deve progettare o eseguire la riparazione.
Se la sonda non raggiunge il tratto desiderato, il limite va riportato con chiarezza nella documentazione dell'indagine.
