Georadar: indagini non distruttive su strutture e sottosuolo
Come funziona il radar a penetrazione del suolo, cosa può rilevare e quali limiti ha
Come lo usiamo noi
Il georadar entra quando serve sapere com'è fatto quello che non si vede: spessori, sottoservizi, vuoti, elementi annegati nel getto.
Non è uno strumento che dà una risposta sul posto: i dati raccolti vanno elaborati e interpretati in studio, e restituiti insieme al resto dell'indagine.
Cos'è il georadar
Il georadar, o GPR dall'espressione inglese Ground Penetrating Radar, è uno strumento di indagine non distruttiva che invia impulsi elettromagnetici nel materiale da esaminare e registra le onde riflesse dalle discontinuità presenti al suo interno. Viene utilizzato su pavimenti, pareti, solai, calcestruzzo e terreno per cercare elementi nascosti, variazioni di stratigrafia, vuoti, tubazioni, cavi, armature e zone con comportamento diverso rispetto al materiale circostante.

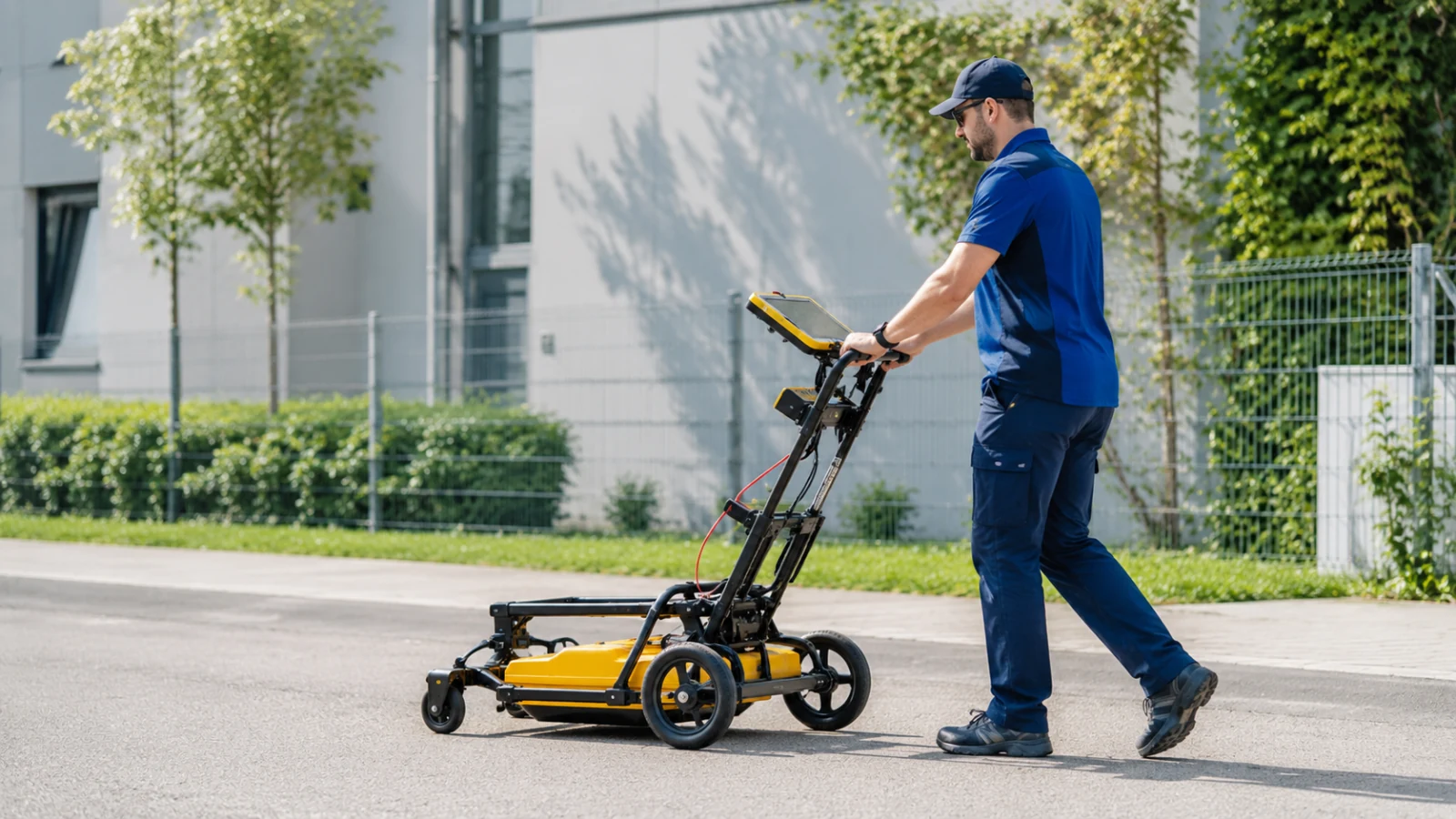

L'apparecchiatura è generalmente composta da un'antenna, una centralina di acquisizione e un sistema di posizionamento. L'antenna viene fatta scorrere lungo linee di rilievo stabilite dal tecnico. Il risultato non è una fotografia dell'interno: è un tracciato di segnali che deve essere elaborato e interpretato in relazione al materiale, alla geometria della struttura e all'obiettivo dell'indagine.
Come funziona
Quando l'impulso radar incontra un cambiamento nelle proprietà elettriche del materiale, una parte dell'energia viene riflessa verso l'antenna. Un tubo, un cavo, un'armatura, un vuoto, un'interfaccia tra strati o una zona con diversa umidità può produrre una risposta riconoscibile. Analizzando tempi di ritorno e forma dei segnali, il tecnico può stimare posizione e profondità dell'anomalia.
La frequenza dell'antenna è una scelta importante: frequenze più alte offrono maggiore dettaglio vicino alla superficie, ma penetrano meno; frequenze più basse possono raggiungere profondità maggiori, con una lettura meno definita. Non esiste quindi un georadar universale valido per ogni caso. Struttura, spessore, presenza di armature e finalità del rilievo determinano la configurazione più adatta.
Applicazioni in edilizia
Nel calcestruzzo e nei solai, il georadar può contribuire a localizzare ferri d'armatura, cavi di precompressione, tubazioni, spessori e possibili vuoti o disomogeneità. È utile prima di carotaggi, perforazioni e tagli, perché aiuta a ridurre il rischio di intercettare elementi nascosti. Su pavimentazioni e terreni può essere impiegato per cercare sottoservizi, condotte, cavità, riempimenti e variazioni tra strati.
L'indagine può essere utile anche nelle fasi preliminari di una ricerca perdite o di una verifica strutturale, ma non sostituisce le prove specifiche. Se il radar segnala una zona anomala, il dato deve essere confrontato con disegni, rilevatori di sottoservizi, saggi puntuali, videoispezione o altre misure coerenti con la situazione.
Limiti e interpretazione
Il georadar è sensibile alle condizioni del materiale. Argille umide, acqua salina, armature molto fitte, superfici irregolari e materiali molto conduttivi possono attenuare il segnale e ridurre la profondità investigabile. Oggetti vicini tra loro possono sovrapporsi nei tracciati; una stessa risposta può avere cause diverse. Per questo un'anomalia non è automaticamente una tubazione, un vuoto o un distacco.
La qualità della superficie, la corretta calibrazione, la scelta dell'antenna, le linee di scansione e l'esperienza dell'operatore sono decisive. Una relazione professionale deve indicare area esaminata, configurazione usata, condizioni del rilievo, risultati, grado di attendibilità e limiti. Il georadar è particolarmente efficace quando viene usato insieme a conoscenza dell'edificio e prove complementari. Il suo compito è fornire informazioni invisibili e orientare le decisioni, non sostituire da solo una diagnosi completa.
Una campagna di rilievo ben eseguita parte dalla raccolta delle informazioni disponibili: piante, sezioni, epoca costruttiva, lavori eseguiti e posizione presunta di impianti. Le linee di scansione vengono poi impostate in modo regolare, spesso incrociando due direzioni, così da distinguere meglio un elemento lineare da un disturbo locale. La lettura può essere rappresentata su planimetria, con quote e zone di attenzione.
Quando il dato deve guidare una perforazione o un intervento delicato, è prudente definire una tolleranza e mantenere margini di sicurezza. Il georadar può ridurre l'incertezza, ma non annullarla. La sua efficacia cresce proprio quando viene associata a cercaservizi, verifiche documentali e, se necessario, a un saggio localizzato eseguito nel punto meno critico.
